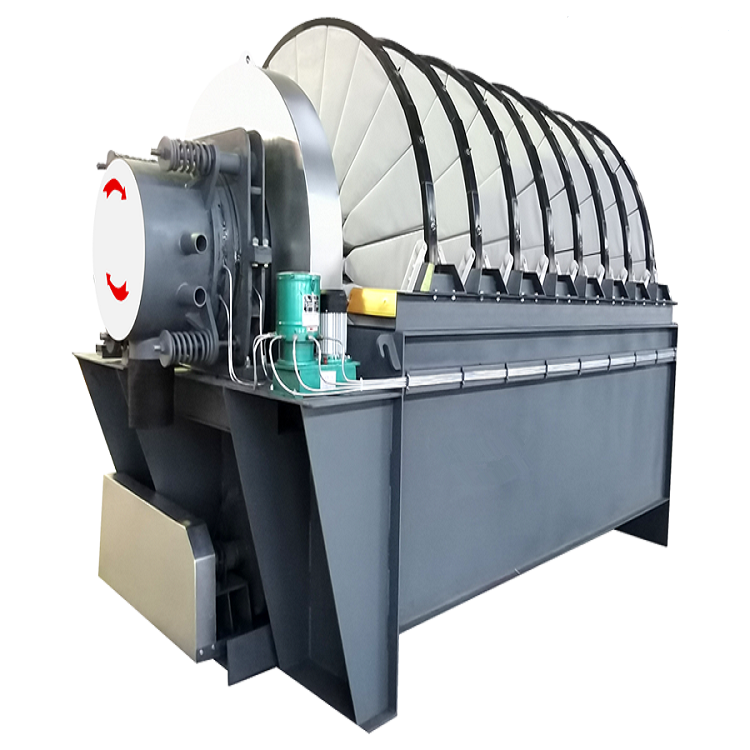

ZPG-20铁精矿处理圆盘过滤机

铁精矿处理圆盘过滤机

铁精矿处理圆盘过滤机每一个扇形片为 单独的过滤单元，由滤布做成布套在扇形片上形成滤室。过滤盘由电机通过减速器及开式齿轮传动来驱动 ，过滤盘顺时针方向转动，滤室里的矿浆在吸附区借助于真空泵在过滤介质两侧形成的压力差，附着在过 滤盘上形成滤饼后，搅拌器旋转防止固体沉淀，滤饼离开液面后，在真空作用下继续脱去水分。滤液透过 滤布，经过滤液管，从分配头排出。滤饼在卸料区由反吹风卸料落入排料槽，整个作业过程连续循环进行 。

产品特点：



安装方法：

1、对过滤盘在现场组装成部件后，再运至安装点吊装就位；

2、分配盘是心脏部位，应**行安装，并在精准找平后再进行拖轮的安装；

3、内外圈40组托轮档轮安装精确后再吊装转盘；

4、转盘安装找平后再安装滤盘；

5、操作走台在转盘，滤盘组装成型合格后再进行安装；

6、减速传动装置在转盘安装调整精确后再进行安装；

7、由于车间操作空间所限，吊装采用自制的经压弯应力组合公式计算符合吊装要求的回转桅杆吊装。

注意事项：

1、主要部件如托轮座、托轮、托辊、简体、主轴承座等安装时，要控制其纵、横向中线，标高，托辊至轴承座的距离；

2、主轴瓦、简体、托辊等部件安装时要调整好水平度；

3、注意盘式真空过滤机的主要部件配合面的接触情况；

4、注意运动部件与静止部件的间隙；

5、分配头不应承受管道的重量，连接分配头的滤液管应装单独的固定支架。

6、优点：
